Раздельщик трещин Splitstone CS-913

Артикул: 170892

В наличии

Руководство по эксплуатации для Раздельщика трещин Splitstone CS-913

Раздельщик трещин Splitstone CS-913 - предназначен для разделки прямолинейных и криволинейных трещин и резки объемных швов в дорожных покрытиях, покрытиях из бетона, железобетона, асфальта, камня. Бензиновый двигатель, мощностью 11,7 л.с., обеспечивает необходимую автономность работ в полевых условиях. Оснащен баком для подачи воды.

В отличие от нарезчиков швов, раздельщик трещин позволяет прорезать профильный шов глубиной до 60 мм и шириной до 23 мм, для последующего заполнения специальными составами. Кроме того, раздельщик может следовать по профилю криволинейной трещины, повторяя все ее изгибы. Обычный режим работы: при глубине прямоугольного реза 5,5 см и ширине 1 см достигается скорость 1 м/мин по асфальту и 0,5 м/мин по бетону.

Использование алмазного инструмента Tuck-point в качестве режущего элемента существенно повышает производительность и ресурс оборудования; обратное вращение алмазного круга, а также наличие пылеотвода, позволяет работать всухую и получить чистый шов, что исключает его продувку и просушку, сокращая технологический процесс ремонта.

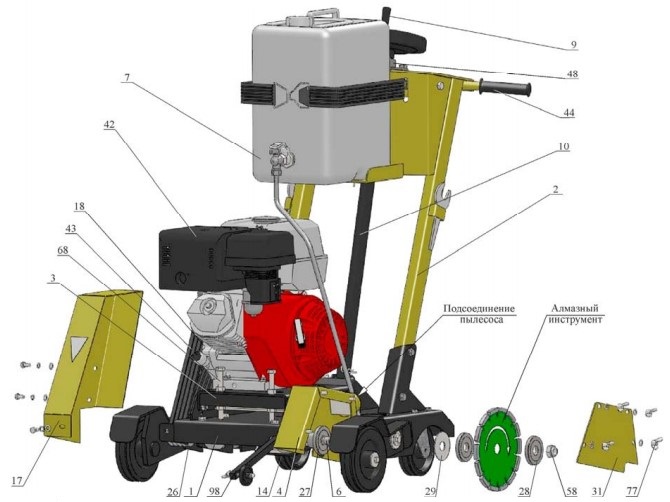

Элементы раздельщика трещин Splitstone CS-913:

1. Рама
2. Водило
3. Моторама
4. Кожух инструмента
6. Шпиндель
7. Бак
9. Винт
10. Тяга
14. Рычаг
17. Ограждение передачи
18. Шкив
26. Шкив
27. Планшайба внутренняя
28. Планшайба наружная
29. Прокладка
31. Крышка
42. Двигатель бензиновый Honda GX390 K1 SXQ4
43. Ремень клиновой
44. Рукоять руля с/х "Буран"
48. Корпусной подшипниковый узел
58. Гайка
68. Болт
77. Гайка-барашек
98. Указатель

Технические характеристики

Двигатель	Бензиновый
Модель двигателя	Honda GX390
Мощность, кВт (л.с.) при 3600 мин^-1	8,2 (11,7)
Ø диска, мм	230
Ø посадочного отверстия, мм	22,2
Макс. кол-во дисков (установленных одновременно), шт	2
Макс. глубина реза, мм	55
Макс. ширина реза (с одним диском), мм	10
Макс. ширина реза (с двумя дисками), мм	23
Мин. радиус поворота (при глубине реза 55 мм), м	1
Частота вращения алмазного инструмента, мин^-1	6685
Вид топлива	Бензин АИ-92
Емкость топливного бака, л	6,1
Расход топлива, л/ч	3,7
Вид масла двигателя	SAE 10W-30
Объем масла в двигателе, л	1,1
Емкость водяного бака, л	20
Кол-во и тип ремней ременной передачи	4 ремня клиновых AV 10 х 838La, Gates 6271 (SPZ 825)
Габариты (ДxШxВ), мм	925х730х1150
Вес (без воды/с водой), кг	131 / 151

Особенности

Возможность создания профильного шва на бетонных поверхностях.

Высокоскоростное обратное вращение режущего инструмента. Обратное вращение алмазного круга, а также наличие пылеотвода позволяют сразу же получать чистый шов, что исключает такие операции, как его продувка и просушка, сокращая технологический процесс ремонта дорожного покрытия.

Возможность установки двух отрезных дисков. Особенностью машины является возможность установки на шпиндель сразу двух отрезных алмазных дисков Tuck Point. В этом случае можно получить шов максимального размера за один проход

Вращающиеся вокруг вертикальной оси задние колеса. Позволяют своевременно и без лишних усилий направлять машину и вести криволинейный рез материала.

Возможность подачи воды в зону обработки. На раме машины установлен бак для воды емкостью 20 л с шаровым краном, а на кожухе раздельщика установлены две форсунки для подачи воды в зону реза, обеспечивающих дозированную подачу воды по гибким шлангам с двух сторон.

Возможность подключения пылесоса. Для отвода образующегося шлама на машине предусмотрен переходник диаметром 50 мм для подключения пылесоса. Траверсы и рабочая зона в целом закрыты резиновыми уплотнениями – фартуками. Защитный кожух, закрывающий отрезной диск, препятствует вылету пыли из рабочей зоны (пыль максимально удаляется подсоединенным к патрубку машины пылесосом по специальному шлангу) и защищает оператора от вылета осколков и других летучих частиц из рабочей зоны.

Прайс-лист

Артикул	Наименование	Мощность, л.с.	Диаметр диска, мм	Вес, кг	Цена
170892	Раздельщик трещин Splitstone CS-913 Loncin G390F	11,7	230	131	151 827 p	В корзину
143302	Раздельщик трещин Splitstone CS-913 Honda GX390	11,7	230	131	200 737 p	В корзину
